A medida que cerramos 2025, la industria de los semiconductores se enfrenta a una paradoja termodinámica que amenaza con frenar el avance de la Ley de Moore de manera más efectiva que cualquier barrera litográfica. Mientras los laboratorios de investigación celebran la llegada de los nodos de 2 nanómetros y la integración masiva de aceleradores de IA en el silicio doméstico, una realidad invisible se apodera del diseño de hardware: la densidad de potencia está superando nuestra capacidad de enfriamiento.
La Pared Térmica de la IA

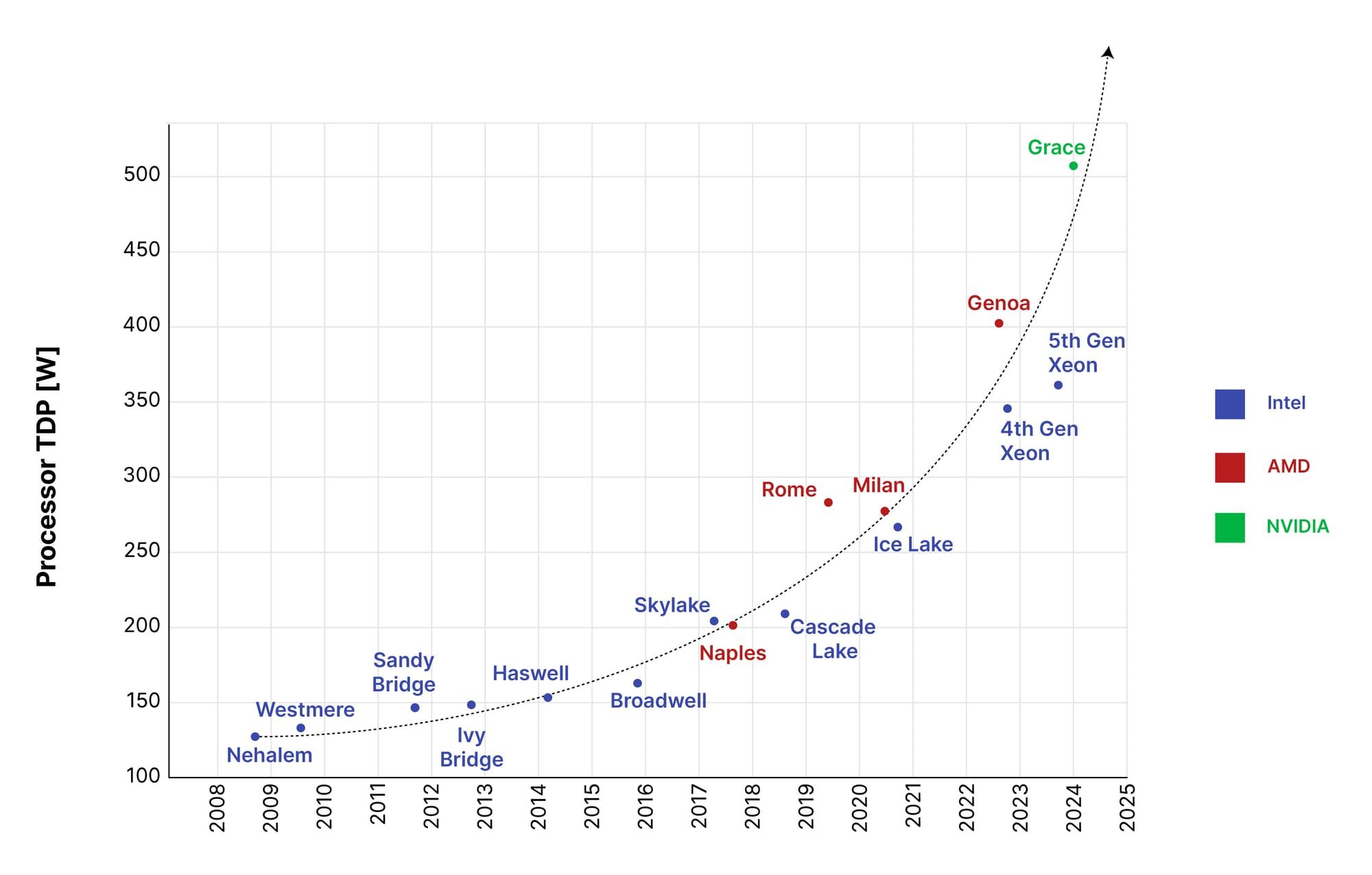

Durante la última década, el escalado de transistores nos permitió empaquetar más potencia en menos espacio. Sin embargo, con el auge de los Modelos de Lenguaje Cuántico (LQM) y la integración de unidades de procesamiento tensorial (TPU) en casi cada chip de consumo, el calor generado por milímetro cuadrado se ha disparado. No se trata solo de la temperatura total, sino de los "hotspots" o puntos críticos localizados que pueden degradar la integridad del chip en cuestión de microsegundos.
"Estamos llegando a un punto donde el silicio es, esencialmente, una pequeña estufa eléctrica que intenta simular un cerebro", explica un ingeniero de empaquetado térmico de una destacada firma de Santa Clara. "Si no cambiamos el paradigma del enfriamiento, el rendimiento de los futuros chips estará limitado no por los ciclos de reloj, sino por el punto de fusión de sus conexiones".
Más Allá de los Ventiladores: Microfluídica y Metalentes
Para combatir este "sofoco tecnológico", 2025 ha sido el año de las soluciones radicales. Dos tecnologías están pasando del laboratorio a la línea de pre-producción:
Enfriamiento por Microcanales Integrados: En lugar de colocar un bloque de cobre sobre el chip, los ingenieros están grabando canales microscópicos directamente en el reverso del dado de silicio. Mediante el bombeo de líquidos dieléctricos a través de estas venas sintéticas, el calor se extrae directamente de la fuente.
Disipación asistida por Metalentes: Investigaciones recientes en óptica de campo cercano sugieren que estructuras fotónicas nano-esculpidas pueden "guiar" el calor infrarrojo fuera del chip de manera más eficiente que los materiales tradicionales, utilizando la física de la manipulación de la luz para gestionar la energía térmica.
La Carrera por la Eficiencia Energética
El desafío no es solo técnico, sino geopolítico. Con Europa y Estados Unidos luchando por la soberanía digital y la construcción de mega-centros de datos para sostener la creciente demanda de agentes de IA autónomos, la eficiencia energética se ha convertido en la métrica reina. Ya no importa solo cuántas operaciones por segundo (FLOPS) puede realizar un chip, sino cuántos vatios consume por cada descubrimiento científico que facilita.
A medida que entramos en 2026, la industria debe decidir si continúa forzando los límites del silicio tradicional o si la transición hacia nuevos materiales como el nitruro de galio (GaN) o los transistores de nanotubos de carbono se volverá obligatoria para evitar que nuestras computadoras, literalmente, se derritan bajo el peso de su propia inteligencia.
